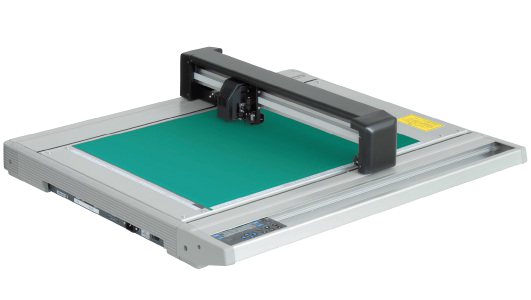

Планшетный режущий плоттер Graphtec FC4550-50

Профессиональный планшетный режущий плоттер серии FC4550, способен обрабатывать с высокой точностью большое разнообразие материалов. Серия FC4500 является наиболее экономичным решением для резки толстых, жестких материалов, которые нельзя использовать на рулонных режущих плоттерах.

Метод фиксации материала

Очень важно выбрать нужный метод фиксации материала для выполнения точной резки. Плоттеры серии FC4500 обеспечивают следующие методы фиксации, в соответствии с различными материалами.


Новинка! Клейкий коврик со слабой клеевой основой (CM-0004)

Клейкий коврик CM-0004

Материал удерживается на липком коврике за счет точечной формы клея на адгезивном слое.
Липкий коврик со слабым клеевым слоем подходит для работы с пленками с подложкой.

Новинка! Клейкий коврик на микро всасывающей основе (CM-0005)

Клейкий коврик CM-0005

Материал для резки удерживается на столе за счет микро-присосок на липком коврике.
Клейкий коврик на микро всасывающей основерекомендуется использовать при производстве этикеток, наклеек; при резке высоко- интенсивных светоотражающих пленок, картона, гофрированного картона (F/G класса).

Клейкий коврик (CM-0002)

Клейкий коврик CM-0002

Материал для резки удерживается на столе за счет липкого пластикового коврика.
Клейкий коврик подходит для резки мелованного картона, гофрированного картона для упаковки.

Клейкий лист (CM-0003)

Клейкий лист CM-0003

Материал для резки удерживается на столе за счет контактного клея липкого листа*.
Клейкий лист подходит для резки ПВХ пленки (винил); при производстве этикеток, наклеек, светоотражающих пленок, картона, бумаги с ламинацией, микро гофрированный картон (F / G класса).
*Поставляется в рулонах. Он используется для резки требуемых размеров.



Материал CM-0004
(Тип со слабой клеевой основой)
CM-0005
(Тип с микро- присосками)
CM-0002
(Клейки коврик)
CM-0003-R1A
(Клейкий лист)
ПВХ (Винил) для маркировок, вывесок Плохо *1 Отлично Не проверялось Хорошо *2
Пленка/бумага для этикеток или наклеек Плохо *1 Отлично Не проверялось Хорошо *2
Высоко интенсивные светоотражающие пленки для знаков Плохо *1 Отлично Не проверялось Хорошо *2
Картон для POP Плохо *1 Отлично Не проверялось Хорошо *2
Мелованный картон для POP Плохо *1 Отлично Не проверялось Хорошо *2
Бумага с ламинацией для POS Плохо *1 Плохо Не проверялось Отлично
Мелованный картон для бумажных изделий Плохо *1 Отлично Отлично Хорошо *2
Микро гофрированный картон для упаковок Плохо *1 Отлично Отлично Хорошо *2
Высоко-функциональные пленки с подложкой Отлично Очень хорошо Не проверялось Хорошо *2
(предназначен для CM-0004)
Высоко-функциональные промышленные пленки Отлично Очень хорошо Не проверялось Хорошо *2
(предназначен для CM-0004)
Жесткая бумага / картон для изготовления одежды, обуви Плохо *1 Отлично Не проверялось Хорошо *2
Высоко-качественная бумага для маркировок Плохо *1 Отлично Не проверялось Не проверялось

Примечание
Данная оценка зависит от материала. Существует различные характерные материалы той же категории. Пожалуйста, проверьте материал, который вы используете.

*1 Адгезия будет снижаться за счет бумажной пыли при не многочисленных резках. Коврик должен часто меняться. Не рекомендуется для этого материала.
*2 Может произойти скручивание материала из-за сильного клея, при снятии его с коврика.


Система предварительного обнаружения регистрационных меток (ARMS)

Увеличение производительности печати и резки

Система Graphtec's ARMS



Система Graphtec's ARMS регулирует несколько типов потенциальных искажений печати, что позволяет выполнять точную контурную резку предварительно отпечатанных изображений.


Система Graphtec's ARMS


Авто-настройка чувствительности

В зависимости от цвета материала и уровня отраженного сигнала, система настраивает чувствительность датчика автоматически. Метка определяется по контрасту ее яркости и яркости используемого материала. Таким образом могут считываться контрастные метки с материалов разных цветов.

Дополнительная система резки с обратной стороны / функция биговки

Дополнительная система резки с обратной стороны


Резка и биговка может быть выполнена с обратной стороны листа с использованием регистрационных меток. Эта функция устраняет появление линий резки / биговки на печатной поверхности.



Расширенные функции для повышения производительности

2-держателя инструментов для удобства выбора

Дополнительная система резки с обратной стороны

Два инструмента могут быть установлены одновременно для удобства переключения. Если режущее лезвие и инструмент биговки установлены одновременно, режущие и биговочные операции выполняются автоматически с более высокой производительностью.
Примечание: Второй инструмент удерживается за счет магнитного поля на FC4550-50, так что выбор инструмента ограничен.


2-держателя инструментов для удобства выбора

Простая функция биговки

Была добавлена простая функция для создания линий сгиба на микро гофрированном картоне.

  • Можно выбрать до трех линий сгиба.
  • Если две или три линии сгиба были выбраны, расстояние между линиями также может быть задано.
  • Повторные биговочные операции также могут быть определены для каждой из линий.
Как определить количество линий биговки
  • Одна линия: подложка толщиной до 0.1 мм
  • Две линии: картон толщиной от 0.1 до 0.5 мм
  • Три линии: жесткий картон толщиной от 0.3 до 0.5 мм

Функция мультипроходной резки

Эта функция позволяет выполнять многопроходную резку материала, для которого не достаточно выполнения одной операции резки. Обеспечивает резку острых краев и углов.

Функция мультипроходной резки

Запатентованная Graphtec's, тангенциальная эмуляция, обеспечивает точную и чистую резку даже толстого материала, обеспечивая резку острых краев и углов.

ОписаниеХарактеристики
Конфигурацияпланшетный режущий плоттер, сервоприводы
Метод фиксации материалаЛипкий коврик
Эффективная область резки590 x 430 мм
Устанавливаемый материал500 мм (по оси-Y)
Тип материалаПленка (винил, люминесцентная, светоотражающая), Жесткая бумага / пластик (для трафаретов ) до 0,5 мм толщиной * 1, Листы полистирола вспененного толщиной до 0,8 мм * 2
Резиновые листы толщинойдо 1,0 мм * 2 Микро гофрированный картон (F / G кл
Максимальная скорость резки750 мм/с (1 - 75 см/с в 23 шага)
Давление на ножИнструмент 1: Макс. 5.88 N (600 грамм), Инструмент 2: Макс. 2.94 N (300 грамм)
Минимальный размер символа примерно5 мм (изменяется в зависимости от шрифта и материала)
Механическое разрешение0.005 мм
Программное разрешениеGP-GL: 0.1/0.05/0.025/0.01 мм, HP-GL™ *4 : 0.025 мм
Линейная точностьМакс 0.2% от расстояния перемещения или 0.1 мм, в зависимости от размера *5
ПерпендикулярностьМакс 0.3 мм / 430 мм
ПовторяемостьВ пределах 0.1 мм *5
Стандартный интерфейсRS-232C, USB2.0 (Высокая скорость)
Объем буфера памяти2 Mbyte
КомандаGP-GL и HP-GL™ *4 эмуляция (выбор через меню)
Кол-во инструментов2 инструмента
Лезвие ножа. перо и типы инструментовРежущее лезвие: закаленная сталь, Перо: шариковая ручка на основе масла, Биговщик
ПрочееARMS (Дополнительная система обнаружения регистрационных меток), резка и биговка с обратно стороны за счет ARMS, функция копирования, функция биговки, функция повторения резки
Источник питания100 - 240 VAC, 50/60 Hz (Авто переключение)
Потребляемая мощностьМакс. 120 ВА
Рабочие условияТемпература: от +10 до +35 градусов C (44 - 95 градусов F), Влажность: 35 - 75% RH (без конденсата)
Условия гарантированной точностиТемпература: от +16 до +32 градусов C (55 - 90 градусов F), Влажность: 35% - 70% RH (без конденсата)
Внешние размеры (Ш x Г x В) *6857 x 780 x 200 мм *7
ВесОколо 19 кг
Совместимые OSWindows 10 / 8.1 / 8 / 7 / Vista, Mac OS 10.6 до 10.10
СертификатUL , cUL , CE making, FCC-A, EN55022-A, RoHS

*1 Используется режущее лезвие CB15U или CB15U-K30.

*2 Используется режущее лезвие CB15U-K30 или CB15U-K20.

*3 Используется режущее лезвие CB15UA.

*4 HP-GL™ зарегестрировано торговой маркой Hewlett-Packard Corporation в США.

*5 При работе на Graphtec с указанными материалами и условиями.

*6 Допуск: +/- 5 мм

*7 Без учета станины.
