Фрезерный станок Roland MODELA MDX-40A

Компактный фрезерный станок MODELA MDX-40A предназначен для создания реалистичных моделей, действующих прототипов, пресс-форм. Можно изготовить высококачественные изделия или их прототипы для ювелирного или другого производства прямо на своем рабочем столе.

Устройство с отличным соотношением цены и качества работает с широким спектром пластиков. Типовые материалы: полимеры ABS, POM, полиуретан, смолы (для моделирования, вспененный полистирол), древесина и ее заменители, гипс, акрил. Фрезерный станок поддерживает языки программирования NC и G-code (ArtCAM, Type3, RhinoCAM, Visual MILL, FeatureCAM, PowerMILL и др.).

MDX-40A использует стандартное бытовое эл. питание, поэтому ему не требуется специального подключения и он может быть легко установлен в мастерской, офисе или даже дома.

Виртуальный пульт управления

Вы легко сможете настраивать станок и контролировать процесс с пульта управления на своем компьютере. Так, например, с помощью виртуального пульта можно регулировать скорость обработки, одновременно контролировать по диагонали оси X и Y с помощью курсора. Через виртуальный пульт управления также вводят координаты перемещения фрезы и задают исходные точки.

Входящая в комплект станка MDX-40A программа Roland SRP Player имеет дружественный интерфейс и позволяет очень просто в пошаговом диалоговом режиме открыть трехмерную цифровую модель, изменить масштаб и ориентацию по осям координат, выбрать стандартный или создать свой режущий инструмент.

Программа SRP Player позволяет на экране компьютера увидеть траекторию движения инструмента, процесс удаления материала и как будет выглядеть результат, оценить стратегию и время обработки.

Дополнительно в комплект каждого станка MDX-40A входит программа ClickMILL™ - программа, позволяющая легко выполнять фрезерную обработку даже без моделирования (данные 3D-формы). Помогает при высверливании, снятии фасок, выравнивании поверхности, вырезки по заданному размеру плоских прямоугольных и округлых панелей:

-Вырезание выемок в плоском материале

-Обрезка панелей по размеру с приданием прямоугольной, округлой или другой простой формы

-Закругление кромок (C-образной формы)

-Высверливание отверстий и прорезей

-Выравнивание поверхности

- Регистрация дополнительных материалов и инструментов.

Новая поворотная ось

Дополнительно к плоскому рабочему столу станка MDX-40A можно заказать поворотную ось, благодаря которой появится возможность обработки заготовок до 270мм длиной и 120мм в диаметре с двух, четырех сторон или вращая её на поворотной оси под углом от 0o до 360o.

Такие параметры позволяют изготовить на станке MDX-40A прототип бутылки емкостью 500мл

В комплектацию MDX-40A входит ряд программных пакетов, призванных полностью раскрыть потенциал фрезерного оборудования.

SRP Player и ClickMill

Станок MDX-40A укомплектован ПО SRP Player и ClickMill. CAM-программа SRP Player содержит понятные инструкции по созданию высококачественных моделей. SRP Player автоматически выбирает нужную оснастку и оптимальную траекторию фрез. Программа поддерживает импорт базовых 3D-данных (файлы STL, DXF [3D], IGES и 3DM). Программа ClickMill предназначена для скругления углов, добавления полостей. Позволяет вносить изменения в проект в последнюю минуту. Все эти операции не требуют специальных программ САПР.

Virtual MODELA

ПО Virtual MODELA эмулирует движение фрезы на экране. Программа позволяет визуально контролировать 3D-модели и точно рассчитывает время на обработку изделия. Для получения более реалистичной визуализации добавляйте эффекты освещения, цвета материалов и растровые изображения.

Dr. Engrave и 3D Engrave

Dr. Engrave — простая в работе программа для гравирования шильдиков. Еще одна программа 3D Engrave позволяет создавать рельефные структуры и гравировать криволинейные поверхности.

При нажатии аварийной кнопки станок тут же останавливается. Зона фрезеровки защищена прозрачным кожухом, гарантирующим безопасность и чистоту рабочего помещения.

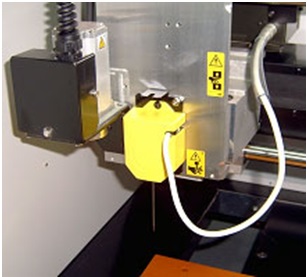

На MDX-40A может установить сканирующую головку. Сканирующая головка ZSC-1 расширяет возможности MDX-40A и позволяет использовать его как полноценный контактный 3D сканер. Теперь, если у Вас нет навыков и опыта в компьютерном трехмерном моделировании, вы можете отсканировать из любого материала объект, затем изготовить на MDX-40A.

При изготовлении сканирующей головки использована новейшая технология R.A.P.S. (Roland Active Piezo Sensor). ZSC-1 может сканировать объекты даже толщиной с человеческий волос, точно передавая изменение формы. Чувствительность щупа сканирующей головки настолько высока, что при ее помощи можно отсканировать даже свежую ягоду клубники. Подключение через USB и входящая в комплект программа Dr.PICZA3 делают работу такой же простой, как и с обычным контактным сканером. Замена шпинделя на сканирующую головку, займет всего несколько минут.

Roland MODELA MDX-40A
Макс. рабочая область305 мм (X) x 305 мм (Y) x 105 мм (Z)
Размер стола305 мм (X) x 305 мм (Y)
Расстояние от торца шпинделя до стола123 мм
XYZ двигателиШаговые двигатели
Скорость подачиОси XY: 0.1-50 мм/с, Ось Z: 0.1-30 мм/с
Механическое разрешение0.002 мм/шаг
Программное разрешениеNC-code: 0.001 мм/шаг RML-1: 0,01мм/шаг
Двигатель шпинделяБеcщеточный двигатель постоянного тока 100 Вт
Частота вращения шпинделя4’500 – 15’000 об/мин
Крепление инструментаЗажимные цанги
ИнтерфейсUSB
ЭнергопотреблениеAC 100 to 240 10%, 50/60 Гц, 2,1 А
Условия эксплуатацииТемпература: 5°-40°C, Влажность: от 35 до 80% (без конденсата)
КомплектацияСетевой шнур, USB-кабель, цанга (ZC-23-6), Z0 сенсор, шестигранная отвертка, гаечные ключи, Roland Software Package CD-ROM, SRP Player CD-ROM, руководство пользователя.
Габаритные размеры669 x 760 x 554 мм
Вес66 кг
Уровень загрязнения окружающей среды2 (в соответствии с IEC 60664-1)
