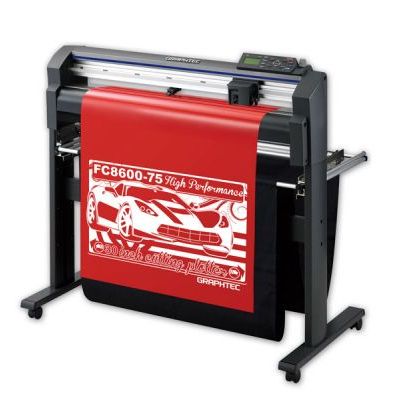

Режущий плоттер Graphtec FC8600-75

Режущие плоттеры серии FC8600 сочетают в себе высокую производительность и простоту использования.

Производительность обеспечивается новыми возможностями:

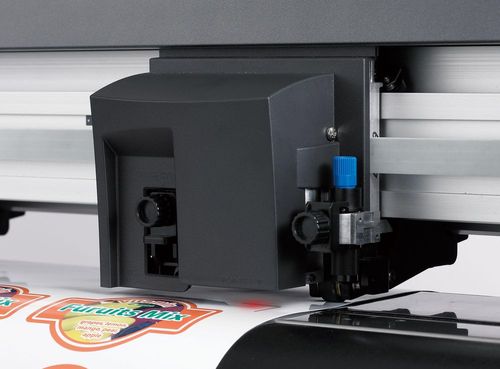

Поточное позиционирование без ПК

Новое поколение системы автоматического позиционирования ARMS 5.0 гарантирует быструю и точную резку отпечатанных изображений. Плоттер самостоятельно распознаёт метки позиционирования на многочисленных копиях, ПК при этом не задействован.

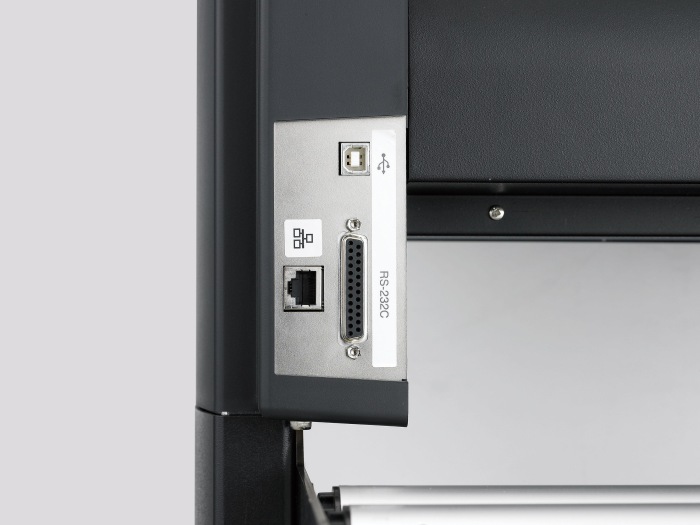

Встроенный сетевой интерфейс

Встроенный интерфейс (10BASE-T/100BASE-TX) предназначен для использования плоттеров по сети. Плоттеры также располагают портами USB 2.0 (Full speed) и RS-232C.Это делает возможным использование плоттера пользователями с различных рабочих станций.

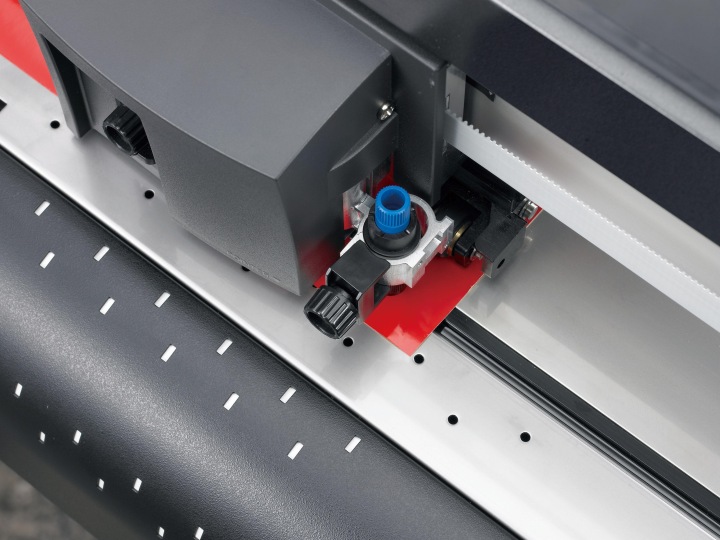

Резка насквозь

Перфорация (резка бумаги и картона насквозь) реализована по-новому. Вместо перемещения ножа плоттер изменяет давление на него. Это увеличивает общую производительность плоттера.

Автоматическое деление на секции

При резке длинных макетов и большом количестве линий плоттер может перемещать материал на большое расстояние много раз. Чтобы уменьшить общее количество длинных перемещений и повысить точность резки, плоттеры FC8600 автоматически разбивают длинные макеты на короткие панели и режут их последовательно.

Двойная конфигурация

Пользователь может выбрать между двумя наборами установок для плоттера. Это удобно, к примеру, если плоттером пользуются разные операторы.

Конфигурация с двумя инструментами одновременно (опционально)

На каретке устанавливаются нож и перо одновременно — это важно при черчении и резке лекал и раскладок. Возможна установка дополнительных держателей рулона (до 3-х). Возможна загрузка материала как спереди, так и сзади плоттера.

ВОЗМОЖНОСТИ ПЛОТТЕРОВ FC8600

НОВЫЙ АЛГОРИТМ ИСПОЛЬЗОВАНИЯ МЕТОК ПОЗИЦИОНИРОВАНИЯ ISM (INTELLIGENT SCAN MODE) – ИНТЕЛЛЕКТУАЛЬНЫЙ РЕЖИМ ПОИСКА

Преимущества алгоритма ISM:

- теперь плоттеры находят метки на текстурных, цветных, глянцевых (в том числе ламинированных) и металлизированных материалах*;

- алгоритм ISM сокращает время поиска меток.

* материалы должны удовлетворять спецификации Graphtec. Возможны затруднения при плохом качестве печати и при определённом качестве поверхности. Доступно для плоттеров Graphtec с прошивкой ПЗУ версии позднее 2.10.

НОВЫЙ РЕЖИМ – ПОСЛЕДОВАТЕЛЬНАЯ КОМПЕНСАЦИЯ ИСКАЖЕНИЙ ПО ОБЛАСТЯМ РЕЗКИ (SEQUENTIAL MODE*)

В этом режиме искажения, возникшие при печати, компенсируются для каждого сегмента, ограниченного метками, отдельно. Это позволяет добиться лучшего результата в процессе резки отпечатанных изображений, даже если погрешность печати относительно велика.

*Sequential Mode доступен при использовании Graphec Studio (версия 2.1.20 или позднее) или Cutting Master 3 (версия 2.1.211 или позднее) и для прошивки ПЗУ плоттера FC8600 2.10 и позднее.

ИМПОРТ ФОРМАТА EPS В ПРОГРАММУ GRAPHTEC STUDIO

Программа Graphtec Studio* теперь открывает файлы формата EPS. Через этот формат вы можете загружать (импортировать) в GS файлы, созданные в программах Adobe Illustrator и Corel DRAW, а также в других программах для создания векторных изображений.

*доступно для версии 2.1.200 и более поздних.

ОСНОВНЫЕ ВОЗМОЖНОСТИ

• создание любых векторных макетов;


• обработка макетов (вращение, зеркало, текст по контуру и тд.д.);

• векторизация растровых изображений (bmp, tiff, jpеg и т.д.);

• поддержка подключения любых плоттеров;

• импорт форматов EPS, DXF, а также растровых файлов.

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ ДЛЯ ПРОФЕССИОНАЛОВ

ПРОГРАММА КОНТРОЛЛЕР (Plotter Controller)

Параметры для каждого инструмента можно сохранить в памяти ПК в виде текстового документа.

Можно сохранять параметры для 100 различных инструменов.

УПРАВЛЕНИЕ ПЛОТТЕРОМ НА РУССКОМ ЯЗЫКЕ

Предусмотрена возможность сохранения параметров резки (например, сила резки, скорость и т.п. Однажды сохранив параметры, вы можете резать по ним снова и снова.

АВТОМАТИЧЕСКОЕ ДЕЛЕНИЕ НА СЕКЦИИ

При резке длинных макетов и большом количестве линий плоттер может перемещать материал на большое расстояние много раз. Чтобы уменьшить общее количество длинных перемещений и повысить точность резки, плоттеры FC8600 автоматически разбивают длинные макеты на короткие панели и режут их последовательно.

БОЛЬШОЙ ИНФОРМАТИВНЫЙ ДИСПЛЕЙ

Для удобства оператора все основные текущие параметры выводятся на дисплей плоттера. Эта информация также дублируется в программе Controller на мониторе оператора на русском языке Вы можете следить за установками плоттера и оперативно изменять их при изменении условий резки.
