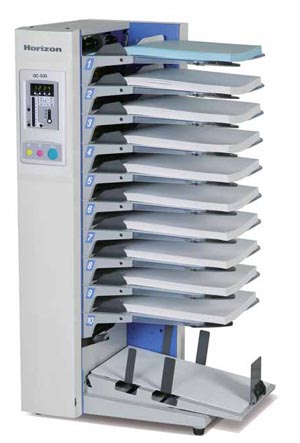

Листоподборщик HORIZON QC-S300

QC-S300 - листоподборочная машина с программируемой сенсорной панелью. Имеет несколько интересных программируемых функций, как-то разбиение листоподбора на два независимых цикла - с верхних лотков и с нижних лотков, подбор листов только с выбранных лотков и т.д. Есть возможность соединять до трёх листоподборщиков в линию.

Основные возможности

  • возможность соединения до 3 листоподборщиков в единый комплекс
  • укладка подобранных блоков в ровную стопку или со смещением
  • точная настройка каждого лотка листоподборочной машины на толщину подбираемой бумаги
  • отключение датчика контроля "двойного" листа для подбора сфальцованных листов
  • вставка прокладочных листов между комплектами из подобранных блоков
  • дозагрузка листоподборщика без прерывания рабочего процесса за счет объединения попарно соседних лотков
  • безостановочная работа с двумя наборами рабочих лотков
  • задание продольного смещения между каждым листом для более эффективной работы листоподборочной машины
  • компьютеризированная система диагностики и управления листоподборщика
  • цветной сенсорный ЖК дисплей управления с интуитивно понятным управлением

Общее описание

Настольные листоподборочные машины Horizon QC-S300 предназначены для эксплуатации в малых типографиях, множительных салонах и офисах, где в качестве печатного оборудования применяется фотокопировальная техника, дупликаторы или малые офсетные машины. В линию можно агрегатировать до 3 башен QC-S300 и тем самым подбирать до 30 листов. Каждая башня QC-S300 включает 10 лотков с фрикционной подачей листов бумаги формата A3+.

Машина оснащена самой современной системой управления с цветным сенсорным пультом управления. Центральный компьютер машины выводит все сообщения о состоянии листоподборщика и рабочем процессе. Машина подсказывает оператору об отсутствии или замятии бумаги, переполнении приемного стола, не закрытом ограждении или необходимости технического обслуживания того или иного модуля, последовательности ввода команд управления с помощью схем и пиктограмм.

Автоматические сенсоры листоподборщика самостоятельно определяют рабочие лотки, неправильный формат и расположение бумаги, наличие двойных листов или не подачи бумаги и не допускают появление бракованной продукции.

Если потребуется подбирать брошюру объёмом до пяти листов большим тиражом, листоподборочную машину можно настроить на безостановочную работу. Для этого лотки башни Horizon QC-S300 программно разделяются на верхнюю и нижнюю части. В этом режиме оператор может загружать бумагу в опустевшие лотки в тот момент, когда машина подбирает брошюры из заполненных. Листоподборщик сам, автоматически и без остановки сменит лотки при опустошении или появлении проблем в текущих. Подобный режим можно реализовать и при использовании комплекса из 2 или 3 соединенных вместе листоподборочных башен.

Емкость каждого лотка 28 мм, что соответствует примерно 260 листам плотностью 80 гр/кв.м. Для более эффективной работы с различными сортами бумаги (разной плотности, фактуры и т.п.), аппараты Horizon QC-S300 оснащены однороликовым листоразделительным механизмом с двумя ограничительными боковыми роликами и специальной тормозной планкой. Захватывающий ролик создает максимальное давления для заложенного типа бумаги, специальный состав микропористого ролика обеспечивает его эффективность и длительный срок службы. Контактный материал разделительной пластины обладает свойством запоминая уровня деформации при ударе листа бумаги об него. Такое свойство позволяет пластине подстроиться под каждый заложенный тип бумаги и обеспечить стабильный захват каждого листа.

Для облегчения прохождения листов через внутренний ленточный транспортер, оператор может запрограммировать отступ листов в одной привертке по отношению друг к другу от нулевого значения до 40 мм. Horizon QC-S300 может работать как с отдельными листами, так и 4-страничными тетрадями. Готовые привертки выкладываются ровной стопой или с боковым сдвигом для облегчения последующей работы оператора.

Также, листоподборщик может работать как автономно, так и в линию с брошюровальным или вспомогательным оборудованием.

Работа в линию

Листоподборщики Horizon QC-S300 можно соединять в автоматические линии как между собой, так и с другим оборудованием HORIZON. Линии отличаются прекрасной оптимизированностью совместно используемого оборудования, и вследствие чего - высокой стабильностью работы с различными типами бумаги на разных скоростях. Управление интуитивно понятно. Корпорация HORIZON не ограничивает пользователя по времени эксплуатации данного типа оборудования, предоставляя возможность производственникам интенсивно его использовать.

Для удобства монтажа листоподборщика на месте эксплуатации рекомендуется использовать стол-подставку МТ-100.

Модель HORIZON QC-S300
Количество подбирающих лотков 10, имеется возможность подключения в линию до двух модулей QC-S300F, что увеличивает к-во лотков до 30.
Тип механизма подбора листов фрикционная листоподборка
Размер бумаги max. 320мм (Ш) х 432мм (Д), min. 138мм (Ш) х 175мм (Д)
Плотность бумаги 40 - 200 г/м2
Высота стопы подающего лотка 28 мм
Управление сенсорная панель
Индикация ошибки отсутствие бумаги, застревание листа, пропуск листа, два листа, лоток полон, открыт корпус, системная ошибка.
Счётчик общий счётчик, предустановленный счётчик
Скорость листоподбора 1500-3900 блоков/час (А4)
Приёмный лоток прямой подбор листов, "оффсетный" листоподбор (со сдвигом подобранных стоп друг относительно друга)
Высота приёмного лотка 75мм
Программируемые функции листоподбор в два цикла, подбор листов "по закладке" - с выбранных лотков, заданное прекращение работы
Напряжение / частота / потр.мощность 230В / 50Гц / 90Вт
Габариты 580(Ш) x 529(Д) x 1030(В) мм
Вес нетто 73 кг (QC-300F -80кг)
